     Там где есть холодное и горячее водоснабжение, есть и водоотведение, точнее сказать канализация. Этой услуге нужно отдать не меньшее значение, чем остальным видам. Чем лучше работает канализация, тем меньше проблем: залитий нижерасположенных квартир, посторонние запахи, постоянные засоры и т.д. Канализация является очень важной системой коммуникаций в любом современном жилом или нежилом помещении. Поэтому полезно иметь представление о том, какие существуют виды канализации, и какие типы канализации применяются в различных помещениях.



Основные виды канализации



На сегодняшний день применяется следующая классификация систем канализации:



• Промышленная канализация - основным назначением которой является очистка промышленных стоков;

• Хозяйственно-бытовая канализация - которая может обслуживать как населенный пункт целиком (централизованная) или отдельное здание или группу зданий (местная);

• Ливневая канализация - служащая для удаления с улиц и крыш домов воды, скопившейся в результате дождей.



Независимо от типа канализации различают также наружную и внутреннюю канализацию:



• Наружная канализация располагается вне помещения, в ее состав входят насосные станции, трубопровод и очистные сооружения.

• Внутренняя канализация размещается внутри здания или строения и состоит из трубопроводов и подключенных к них бытовых и сантехнических приборов.



В свою очередь, наружную канализацию можно условно разделить на три типа:



• Общесплавная канализация, в которой совместно транспортируются все виды стоков (бытовые, ливневые и хозяйственные);

• Раздельная, в которой транспортировка хозяйственных стоков производится отдельно от ливневых;

• Полураздельная канализация, в которой стоки транспортируются по отдельности в общий очистной коллектор, где они в конце концов объединяются.



Устройство канализационной системы в типовой квартире



        Канализационная система - важная составляющая часть инженерной системы многоквартирного дома. Все ее составляющие необходимо поддерживать в рабочем состоянии. Ведь восстановление канализации дело дорогостоящее.

         В большинстве случаев в типовой квартире, особенно постройки до 1990 года, кухня соседствует с санузлом и ванной, поэтому для отвода канализационных стоков используется единая система канализации. Начинается она в кухне и проходит через ванную комнату и уборную, где вливается в общий стояк, верхняя часть которого выходит на крышу дома для обеспечения вентиляции.

         Канализации в квартире выполняют очень простую функцию — доставку жидкости из канализационного стока сантехнического прибора к общему канализационному стояку всего здания. Специфика этих канализационных систем состоит в самотечном движении сточных вод, а не при помощи избыточного давления. Это обстоятельство является определяющим во всей инженерии системы внутренней канализации.

         Для беспрепятственного течения воды по трубопроводу его укладывают под уклоном, угол которого рассчитывается специалистами. Трубы должны иметь равномерный уклон по всей длине. Иначе в местах изгибов произойдет постепенное накопление отходов, что впоследствии приведет к засору, а к тому же значительно затруднит прочистку.

        Кроме того, со временем из-за наслоения грязи стенки труб постепенно зарастают, уменьшается их внутренний диаметр. Что опять же приводит к засорам.

      Казалось бы, все предельно просто. Однако канализационная система обслуживает не один, а несколько сантехнических приборов. Поэтому возникает необходимость в создании разветвленной сети, каждая ветка которой должна отвечать определенным параметрам уклона. И здесь как нигде важна точность и грамотный расчет.



Как правильно проложить канализацию



    Многие считают, что работы по прокладке канализации выполнить очень просто, так как система является самотечной. На практике же существуют довольно многочисленные нюансы. О том, как правильно проложить канализацию, чтобы она работала без проблем долгое время, мы расскажем Вам в этой статье.



Система канализации включает в себя внутреннюю и внешнюю канализацию



     Систему внутренней канализации надо монтировать после того, как будет проложена внешняя канализация. Перед началом работы надо нарисовать схему прокладки сети. После чего пробиваются необходимые отверстия в перекрытиях и стенах, штробы и ниши. Участки стен, где планируется открытая прокладка труб, надо оштукатурить и нанести в этих местах отметку чистого пола.

     Затем прямо на стенах нанести линии прохождения труб. Это позволит более удобно провести необходимые замеры, а затем и проложить трубы. Как правило, для прокладки канализации применяют трубную разводку из труб ПВХ. Трубы, используемые для устройства внутренней канализации, имеют, как правило, серую окраску.











































     Стояки и отводы от унитазов выполняются из труб диаметром 100 мм. Отводящие трубопроводы от моек, раковин и ванн выполняются из труб диаметром 50 мм.

    Монтажные работы правильно начинать с выпуска, затем снизу вверх собирается стояк и от крестовин стояка монтируются отводящие трубопроводы. В месте прохождения через отверстия в перекрытиях или стенах трубы рекомендуется обворачивать двумя-тремя слоями специального защитного материала, после чего отверстия заделываются цементным раствором.

    На горизонтальных участках трубы монтируются с небольшим уклоном (3–7мм на п. м.) в сторону стояков. Присоединение сантехнических приборов и изменение направления трубопроводов осуществляется с помощью фасонных элементов (тройников, крестовин и отводов).

      Внимание!!! На одной высоте подсоединять трубы к стояку с двух сторон можно только с применением косых крестовин.

     Крепление труб канализации осуществляется с использованием специальных хомутиков, правильно это делать через каждые 50–100 см. Для крепления стояков достаточно двух хомутов на каждый этаж.

     Подготовив место подсоединения трубы к стояку можно обрезать её по нужному размеру. Срез нужно делать ровным и строго перпендикулярным нашей трубе. Место среза необходимо тщательно зачистить от заусениц и неровностей. Соединение будет более качественным при смазывании мест соединений специальным сантехническим герметиком, это также облегчит и сам монтаж. Надо стремиться собрать максимальное количество частей труб и фитингов на полу, после чего собранную конструкцию закрепить на стене.

     Чтобы не допустить деформации труб в процессе эксплуатации, при монтаже раструбного соединения с резиновым кольцом между торцом гладкого конца трубы и основанием раструба оставляется зазор - 10 мм.

     Чуть выше места присоединения сантехнического прибора (мойки или унитаза) к трубе, которая проходит через кухню, ванную и уборную, могут быть предусмотрены так называемые «ревизии» — специальные отверстия, через которые и производится профилактическая чистка внутриквартирной канализационной системы, это актуально для более продолжительной системы, для коротких участков этого не делают, из-за экономии места.



















































     Всем знаком неприятный запах, который может проникнуть в квартиру из канализационной системы через унитаз, раковины, мойки и ванные. Но в реальности такого не происходит. Почему? Защищают нас от канализационных запахов простые устройства – гидрозатворы, или как их иначе называют: Гидрозатвор - водяная пробка.

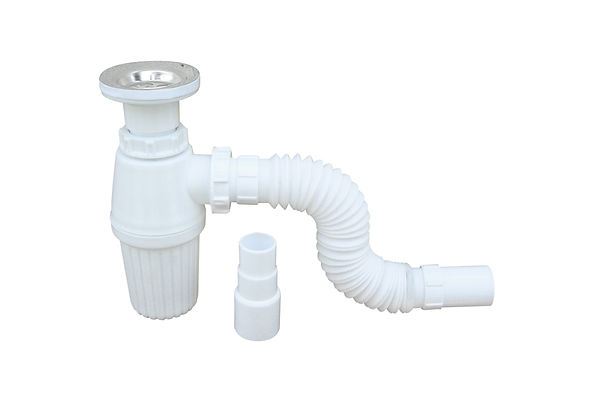

     Принцип действия их максимально прост – труба имеет определенный изгиб, благодаря которому при сливе там остается небольшое количество чистой воды. Вода полностью перекрывает трубу по диаметру. Таким образом, создается естественное препятствие для канализационных газов и они не проникают в квартиры. При следующем сливе, вода вновь остается в изгибе. Всем хорошо известен сифон, установленный под раковиной или мойкой на кухне и соединяющий сантехническое оборудование с канализационными трубами. Так вот сифон - это и есть гидрозатвор. Вот такое нехитрое изобретение и защищает нас от канализационных запахов.













































       В подавляющем большинстве случаев, ввод в общий стояк для внутренней системы канализации выполняется путём врезки в стояковую трубу крестовины с тремя или двумя отводами – один отвод для трубы диаметром 100 мм, и два (один) отвода для труб(ы) диаметром 50 мм. Таким образом все канализационные стоки попадают в один общий центральный стояк дома. Как правило каждому стояку принадлежит своя система канализации, но бывают, особенно в старых домах, стояки спаренные, на один стояк приходится две квартиры на одном этаже.



















































     Важной составляющей внутренней канализации является центральный стояк. Чаще всего для центрального канализационного стояка используют трубы диаметром 219 мм или 159 мм. До недавнего времени для этих целей применялись чугунные трубы. Один из главных недостатков таких труб является быстрое зарастание грязью. Дело в том, что внутри они имеют шероховатую поверхность, которая задерживает частички отходов.







































     В настоящее время все чаще применяют трубы из пластика, так называемые полипропиленовые. Преимущества таких пластиковых труб в том, что они не ржавеют и не с такой скоростью зарастают грязью в отличие от чугунных, что продлевает срок их эксплуатации.

     Чтобы в трубе не создавался вакуум, характерное бульканье, сопровождающееся неприятным запахом из системы во время пользования канализацией любой квартирой по данному стояку, предусмотрена флюгарка (отдушина). Флюгарка является продолжением канализационного стояка и выходит на крышу дома (примерно на 40 см выше кровли дома), она должна быть чистой. Если стояков в доме несколько, то, зачастую, на чердаке их объединяют одной трубой.



















































     Центральный канализационный стояк соединяется с наружной канализацией с помощью выпуска. Диаметр выпуска должен быть не меньше диаметра стояка и располагается к нему под углом более 90 градусов по движению сточных вод. Итак, стоки покидают дом по внутренней канализационной системе, и попадают во внешнюю систему канализации. Внешняя система канализации для многоквартирного дома - это городская канализационная система.



Как правильно выбрать диаметр канализационной трубы



     При разработке системы канализации нового дома или при его капитальном ремонте самым основным является этап подбора материалов, на котором происходит расчет основных параметров, по которым, в свою очередь, подбирается диаметр канализационной трубы.

Главными параметрами при проектировании системы канализационных стоков, помимо диаметра, являются следующие:



• уклон, который обеспечивает нормальную работу отвода стоков;

• повороты: их количество, угол поворота;

• способы, с помощью которых трубы соединяют друг с другом, с арматурой и сантехническими приборами.



     Вопрос о том, какой диаметр канализационных труб надо подобрать – один из первых при проектировании. Обычно для стоков унитаза применимы трубы диаметром 100 миллиметров, а в кухне и ванной – до 50 мм.

Большой разбег величин диаметры труб канализационных имеют благодаря двум факторам:



1. Унитаз является сантехническим прибором, к особенностям которого относится прохождение очень большого объема воды за малый промежуток времени в момент смыва.
В нем могут оказаться твердые фракции, с которыми труба, имеющая меньший диаметр, с большей вероятностью засорится.



2. Несмотря на то, что при опустошении ванны сливается также много воды, трубы для слива делают гораздо меньшего диаметра.



      Это связано с тем, что по условиям гидравлики проходимость трубы равна той проходимости, которую обеспечивает ее самое узкое место. А в ванной выпуск имеет диаметр несоизмеримо меньший, кроме того, он перекрыт решеткой. Это делает нецелесообразным монтировать трубу большого диаметра применительно к ванне.



Диаметр трубы для последовательно соединенных сантехнических приборов



     Как поступить, если в туалетной комнате кроме унитаза стоит биде? В этом случае диаметр трубы канализации отнюдь не следует увеличивать до 150 или 200 мм. Это объясняется такой формулой: проходимость трубы находится в зависимости от квадрата ее диаметра.

     То есть, если взять двухсотмиллиметровую трубу, то получим, что ее проходимость в четыре раза больше, нежели труба диаметром сто миллиметров. Кроме того, практически невозможна ситуация, когда по максимуму заполняется слив из бачка унитаза и биде.







































Схема правильного подбора диаметров труб по ходу движения стоков к стояку



      Иными словами, диаметры канализационных труб для унитаза берут больше совсем не потому, что меньше значение диаметра не позволит пропустить необходимый объем воды.

     Следует учесть, что для того, чтобы пропускать необходимый объем стоков, включающий твердые фракции, труба должна иметь воздушный зазор. Это важно, поскольку  при перемещении фронта воды по сточной трубе вытесняется воздух, и находится он под высоким давлением. Вакуум, образующийся при отсутствии воздушного зазора в трубе, может выдавить водяные затворы во всех отводах, тем самым причинив множество неприятностей от появления неприятного запаха в помещении до необходимости очистки от канализационных стоков сантехнических приборов.



Нормы, регламентирующие диаметры канализационных труб



    Любой конструктивно необходимый диаметр труб канализации регламентируется специальной технической документацией. Там приведены способы расчета всех основных параметров таких труб. Расчеты там не простые, они предусматривают учет самых разных факторов, например, уклон горизонтальных участков, угол, под которым стыкуются выводы из квартир со стояком, и многие другие.

    Таблицы, которые для наглядности представлены в этой технической документации имеют данные, позволяющие рассчитать проходимость трубы по максимуму при четко зафиксированном диаметре, другими словами, решить обратную задачу.

    Но чаще всего нам нужно решение, которое было бы четким, простым и давало бы точные значения всех главных характеристик.



           И это решение таково:



1. Трубы с диаметром в 100 мм будет вполне достаточно для организации канализационной системы в любом доме, квартире, когда число сантехнических приборов находится в пределах разумного.



2. Для умывальников, биде, ванных и писсуаров подойдет канализационная труба диаметром 50 мм: диаметр этот достаточен для осуществления смыва в сантехнических приборах.



Совет!

Надо помнить, что внутренний диаметр чугунных канализационных труб с течением времени уменьшается вследствие того, что происходит их заиливание.



































3. В домах многоэтажных в случае наличия пяти этажей стояки делают диаметром 100 мм, если этажей больше – 150 мм.



4. Участки сливной системы, которые являются общими для нескольких стояков, а также выход на колодец делают диаметром 200 мм.



     Трубы пластиковые канализационные диаметры внутреннего сечения не меняют в отличие от чугунных. За счет того, что их поверхность гладкая, жировые отложения на ней не образуются. Если организован правильный уклон трубы и внутри нее нет неровностей или шероховатостей, то отложений из песка и ила тоже нет.

     Именно это явление делает возможным установку различного диаметра труб, выполненных из чугуна или пластика: диаметр пластиковой трубы можно выбирать меньший, чем чугунной, к примеру, чугунную «пятидесятку» заменить на сорокамиллиметровую пластиковую трубу.



Как осуществить подбор других параметров сливной системы



     Есть некоторые нюансы, учет которых при организации системы слива требует канализационная труба:



1. Диаметр горизонтальной трубы, которая соединена со стояком, не должен быть больше самого стояка.



2. Любые сужения потока – места, в которых повышен риск засорения.



Совет!

Все соединения горизонтального расположения следует монтировать косыми тройниками.

С помощью прямоугольного соединения допускается стыковка стояка и горизонтального участка.

Благодаря этому не возникает проблем при прочистке труб.



Особенности устройства бытового канализационного трубопровода:



      1. На всех стыках и изменениях направления потока устраиваются специальные отверстия для прочистки с крышками – ревизии. В многоэтажных домах ревизии монтируют через три этажа. Если есть прямой длинный участок, там тоже надо установить ревизию.







































































Зависимость уклона от диаметра канализационной трубы



   2. Сверху канализационный канал оставляют открытым для подсоса воздуха. Это исключит всасывание водяного затвора при смыве на нижних этажах.



     3. Уклон канализационной трубы делают в пределах двух сантиметров. Это самый оптимальный размер, так как уклон больший будет обеспечивать быстрое заиливание и шум воды при сливе, а при меньшем вода будет значительно дольше уходить.



Совет!

При заделке труб под стяжкой следует обернуть их теплоизоляцией, тогда шум воды будет не так слышен.



    4. Для того, чтобы отрезать нужную длину трубы, используют болгарку или ножовку, после чего со срезанной части снимают фаску.



     5. Крепить трубу рекомендуется через каждые 10 диаметров.



   6. Пластиковые канализационные трубы – диаметры в диапазоне от сорока до трехсот миллиметров – при монтаже эти канализационные трубы требуют дополнительного места для расширения, обусловленного повышенной температурой.



    Соблюдения данных правил и в частности диаметров труб канализации при обустройстве бытовой канализационной системы позволит ей в течение многих лет оставаться в рабочем состоянии и позволит прибегать к ремонтным работам крайне редко.



​

​

​

​

​
